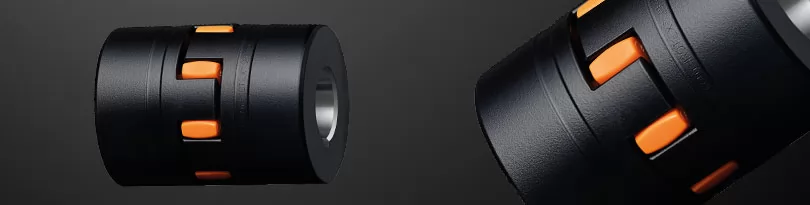

Упругая муфта KTR ROTEX Стандарт с антикоррозионным покрытием

ROTEX

Упругая муфта KTR ROTEX Стандарт с антикоррозионным покрытием

Краткое описание

Особенности детали

Муфта для передачи крутящего момента и демпфирования крутильных колебаний
Легкий монтаж , не требующий обслуживания
Стандартный венец из термостойкого материала Т- PUR^®
Т- PUR рабочий диапазон от -50 ° C до + 120 ° C , пики температуры до + 150 ° C
Дюймовое и конические отверстия

Доставка и оплата

Доставка товара осуществляется в любую точку России. Уточнить актуальную информацию по стоимости и наличию продукции Вы можете у наших менеджеров, отправив заявку на электронную почту zakaz@tvita.ru, или по тел: +7(846)215-02-19 доб. 108.

Компоненты

ROTEX® с антикоррозийным покрытием CDP¹
Типор-р	Компонент	Зубчатый венец Ном. крут. момент [Nm]			Размеры [mm]
		Зубчатый венец Ном. крут. момент [Nm]			Чистовое отверстие d (min-max)	Общие									Резьба для уст. винта
		92 Sh-A	98 Sh-A	64 Sh-D	Чистовое отверстие d (min-max)	L	l1;l2	E	b	s	DH	dH	D	N	G	t	TA [Nm]
19	1a	10	17	21	0-25	66	25	16	12	2	40	18	40	—	M5	10	2
24	1a	35	60	75	0-35	78	30	18	14	2	55	27	55	—	M5	10	2
28	1a	95	160	200	0-40	90	35	20	15	2,5	65	30	65	—	M8	15	10
38	1a	190	325	405	0-48	114	45	24	18	3	80	38	70	27	M8	15	10
42	1a	265	450	560	0-55	126	50	26	20	3	95	46	85	28	M8	20	10
48	1a	310	525	655	0-62	140	56	28	21	3,5	105	51	95	32	M8	20	10
55	1a	410	685	825	0-74	160	65	30	22	4	120	60	110	37	M10	20	17
65	1a	625	940	1175	0-80	185	75	35	26	4,5	135	68	115	47	M10	20	17
75	1a	1280	1920	2400	0-95	210	85	40	30	5	160	80	135	53	M10	25	17
90	1a	2400	3600	4500	0-110	245	100	45	34	5,5	200	100	160	62	M12	25	40
100	1a	3300	4950	6185	0-115	270	110	50	38	6	225	113	150	89	M12	30	40
110	1a	4800	7200	9000	0-125	295	120	55	42	6,5	255	127	200	96	M16	35	80
125	1a	6650	10000	12500	60-145	340	140	60	46	7	290	147	230	112	M16	40	80

¹ Класс защиты от коррозии в соотв. с DIN EN ISO 12944: мин. С4

ROTEX® Нержавеющая сталь
Типор-р	Материал	Зубчатый венец Ном. крут. момент [Nm]			Размеры [mm]
		Зубчатый венец Ном. крут. момент [Nm]			Чистовое отверстие d (min-max)	Общие									Резьба для уст. винта
		92 Sh-A	98 Sh-A	64 Sh-D	Чистовое отверстие d (min-max)	L	l1;l2	E	b	s	DH	dH	D	N	G	t	TA [Nm]
19	1,4305	10	17	21	0-25	66	25	16	12	2	40	18	40	—	M5	10	2
24	1,4571	35	60	75	0-35	78	30	18	14	2	55	27	55	—	M5	10	2
28	1,4305	95	160	200	0-40	90	35	20	15	2,5	65	30	65	—	M8	15	10
38	1,4571	190	325	405	0-48	114	45	24	18	3	80	38	70	27	M8	15	10
42	1,4305	265	450	560	0-55	126	50	26	20	3	95	46	85	28	M8	20	10
48	1,4571	310	525	655	0-62	140	56	28	21	3,5	105	51	95	32	M8	20	10

Пример запроса:

ROTEX® 38	St+KTL	92 Sh-A	1-Ø45		1-Ø25
Типор-р муфты	Материал	Твёрдость зубчатого венца	Компонент	Чист. отверстие	Компонент	Чист. отверстие
